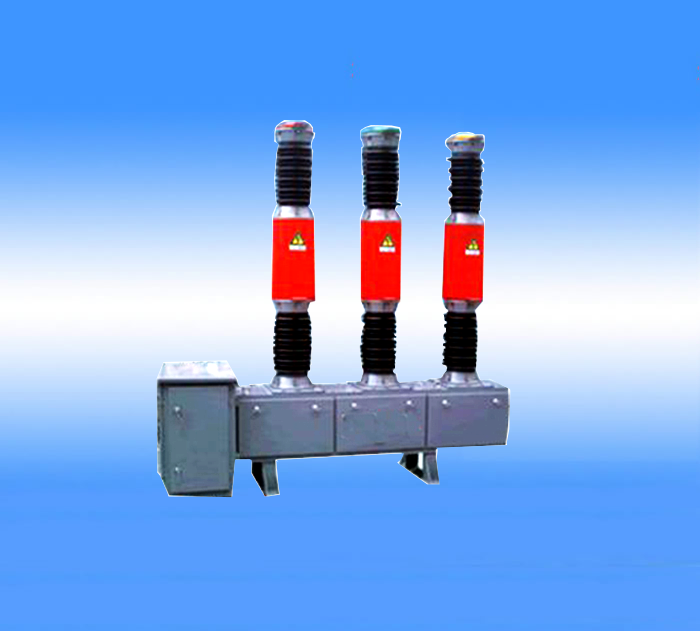

LW34-40.5型户外高压六氟化硫路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。LW34-40.5型断路器配用CT14型弹簧操动机构。断路器符合国家标准GB1984-1989《交流高压断路器》和电工委员会标准IEC60056：1987《高压交流断路器》的要求。断路器的主要特点:开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；绝缘可靠，气压在零表压时可耐受40.5KV10分钟；机械可靠性高，合闸能力强，能频繁操作；开合电容器组电流400安无重燃；切空长线25、50公里无重燃；结构简单、体积小，不检修周期长。40.5KV-126KV六氟化硫断路器，佳吉电气专业生产。

2.使用环境条件:

海拔高度：不超过2500;米；
高原型4000米；
环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）；
相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；
风速：不大于35米 / 秒；
污秽等级为III级；
瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。
日照：0.1w/cm2；
覆冰：10mm(MAX)
地震条件：垂直加速度0.3g；
水平加速度0.15g(max)没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

3.主要技术参数：

序号	名称		单位	数据
1	额定电压		kV	40.5
2	最高电压		kV	40.5
3	额定绝缘水平	雷电冲击耐压（全波峰值）	kV	200*/215(断口)注：标准化185 kV
		工频耐压（1分钟）	kV	95/118(断口)
4	额定电流		A	1600/2000		1600/2000/2500/3150
5	机械寿命		次	5000
6	六氟化硫气体额定压力（20℃时表压）		MPa	0.40		0.50
7	闭锁压力（20℃时表压）		MPa	0.3		0.40
8	最抵使用环境温度		℃	-40		-30
9	额定短路开断电流		kV	20	25	25	31.5
10	额定短路关合电流（峰值）		kV	50	63	63	80
11	额定短时耐受电流（热稳定电流）		kV	20	25	25	31.5
12	额定峰值耐受电流（动稳定电流）		kV	50	63	63	80
13	额定失步开断电流		kV	5	6.3	6.3	8
14	额定短路开断电流下的累计开断次数		次	20
15	额定短路持续时间		S	4
16	合闸时间（额定操作电压下）		S	≤0.1
17	分闸时间（额定操作电压下）		S	≤0.06
18	额定操作顺序			分-03s—合分 -180s—合分
19	额定开合单个电容器组电流		A	400
20	年漏气率		% / 年	≤1
21	六氟化硫气体水份含量（20℃时）		uL/L	≤150
22	配CT14型弹簧操动机构的额定操作电压			AC/DC:380/220V/110V
	合闸线圈、分闸线圈电压		V	交流：220 380 直流：48 110 220
	储能电机电压		V	交流：220 直流：220/110
23	六氟化硫气体重量		Kg	5
24	断路器（包括操动机构）重量		kg	1000

4.产品外形尺寸图：
