高压限流熔断器

所在位置：首页 >首页 -> 产品中心 -> 高压限流熔断器

BR1-BRN-BR2-BRW

发布：2021-05-21 14:56:26 阅读：（319）

熔断器概述

BR、BR1、BR2、 BRW、 BRW2、BRN、RNY1 型熔断器供10KVV及以下的电力系统中以星形连接的电容器组合单台电容器的内部故障保护之用.能可靠、迅速地断开故障电容器.从而避免因电容器内部由元件击穿而可能引起的爆炸事故，使电网继续安全运行.

二、熔断器外形及安装尺寸

产品阐述

产品说明及使用方法：

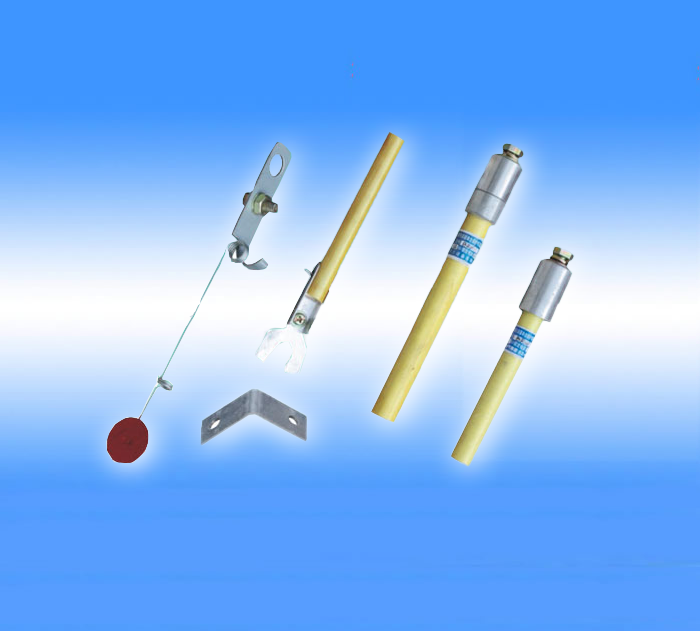

BR1、BRN、BR2、BRW、BRW2、BR电力电容器专用保护熔断器

一、熔断器概述

BR、BR1、BR2、 BRW、 BRW2、BRN、RNY1 型熔断器供10KVV及以下的电力系统中以星形连接的电容器组合单台电容器的内部故障保护之用.能可靠、迅速地断开故障电容器.从而避免因电容器内部由元件击穿而可能引起的爆炸事故，使电网继续安全运行.

二、熔断器外形及安装尺寸

规格	L	L1	L2	H	直径
BRW-10/(1-30A)	75±5	220	95	295±5	21
BRW-10/(30-100A)		240	95	310±5	28
BRW-10/(101-200A)		255	95	320±5	31
BRW-10/(1-30A)		150	70	240±5	17
BRW-20/(1-50A)		240	95	310±5	28

电容器装置额定电压	6.10kv				35kv								66kv
熔断器额定电压系列规格	7kv				7kv				12kv				22kv
熔断器额定电压系列规格	24P	80P	100P	200P	24P	80P	100P	200P	24P	80P	100P	200P	24P	50P
L1	215	215	215	215	215	215	215	215	215	215	215	215	215	235
L2	130	130	130	130	130	130	130	130	150	150	150	150	180	180
L3	150	150	150	150	150	150	150	150	150	200	150	150	150	160
L4	180	100	180	180	180	180	190	180	200	200	200	200	250	250
H1	500	500	500	500	500	500	500	500	520	520	520	520	550	560
H2	253	253	253	253	253	253	253	253	273	273	273	273	303	313
H3	100	100	100	100	100	100	100	100	100	100	100	100	100	100
M1	10	10	12	12	10	10	12	12	10	10	12	12	10	10
M2	10	10	12	12	10	10	12	12	10	10	12	12	10	10
X1	49	49	49	50	49	49	49	50	49	49	49	50	49	49
Y1	23	23	23	23	23	23	23	23	23	23	23	23	23	23
直径	26	28	30	32	26	28	30	32	26	28	30	32	26	28
